خانه /محصولات/سیلندر برق/سیلندر الکتریکی با دقت بالا برای مونتاژ خودکار 3C

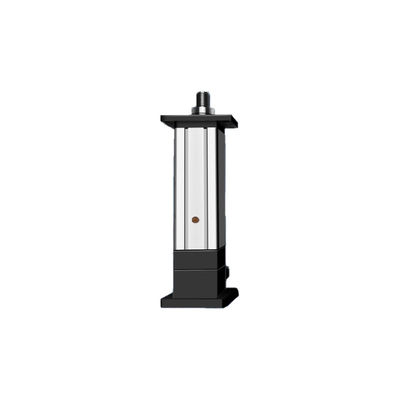

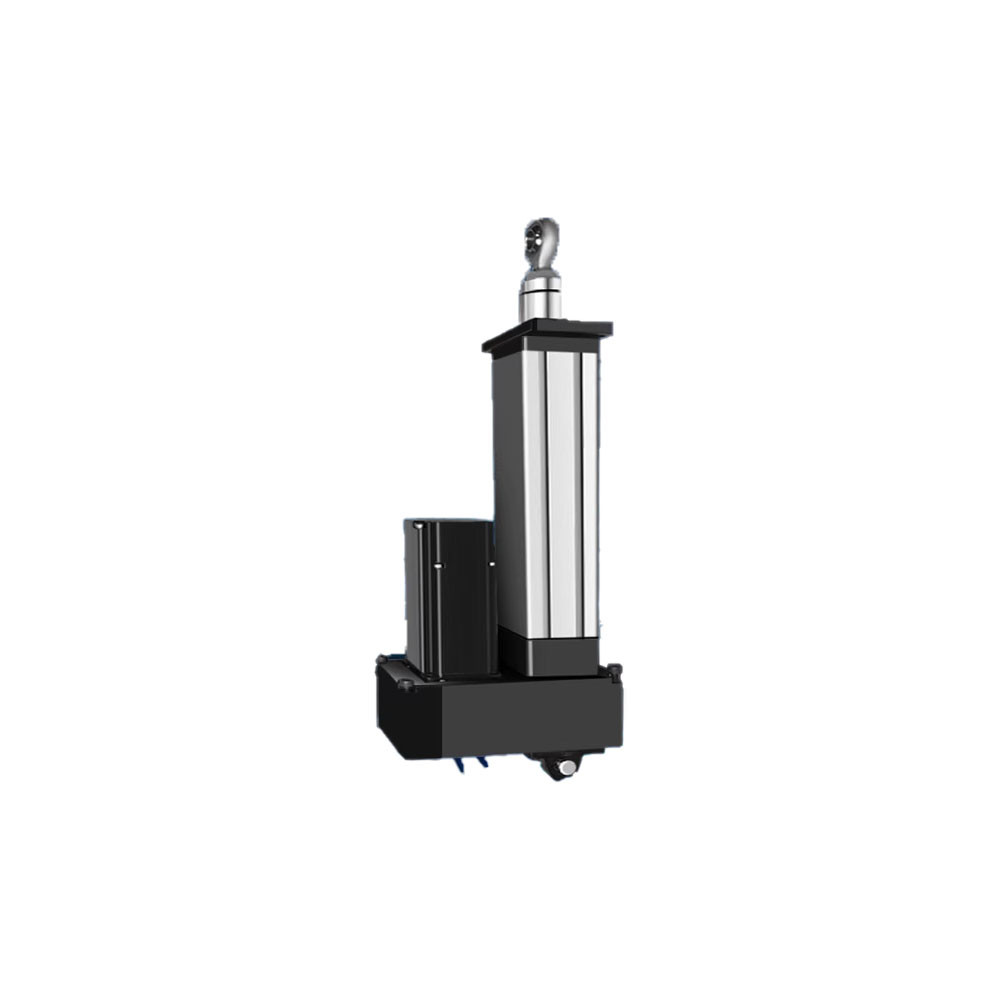

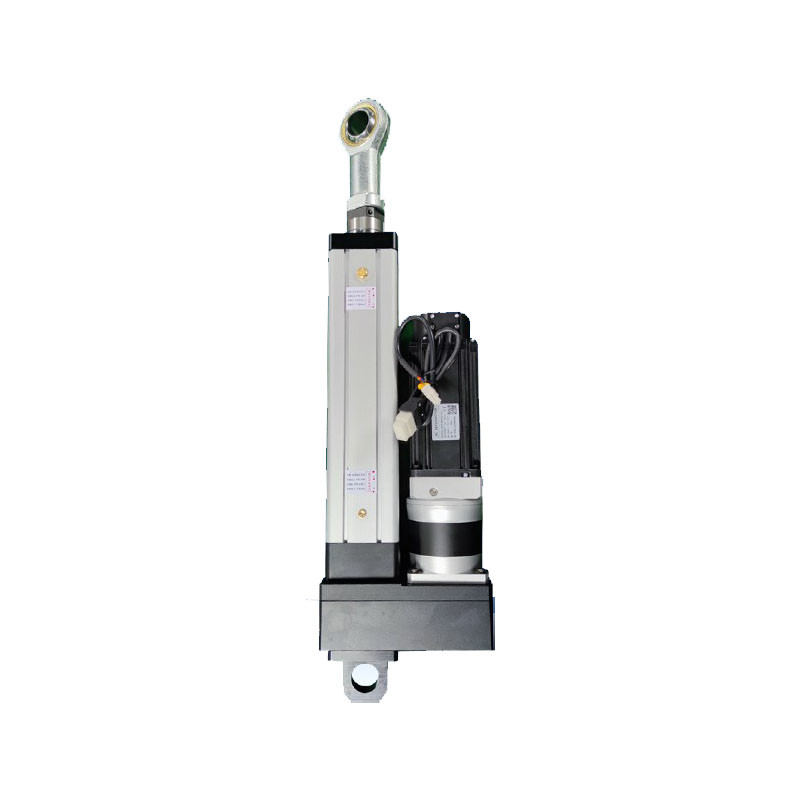

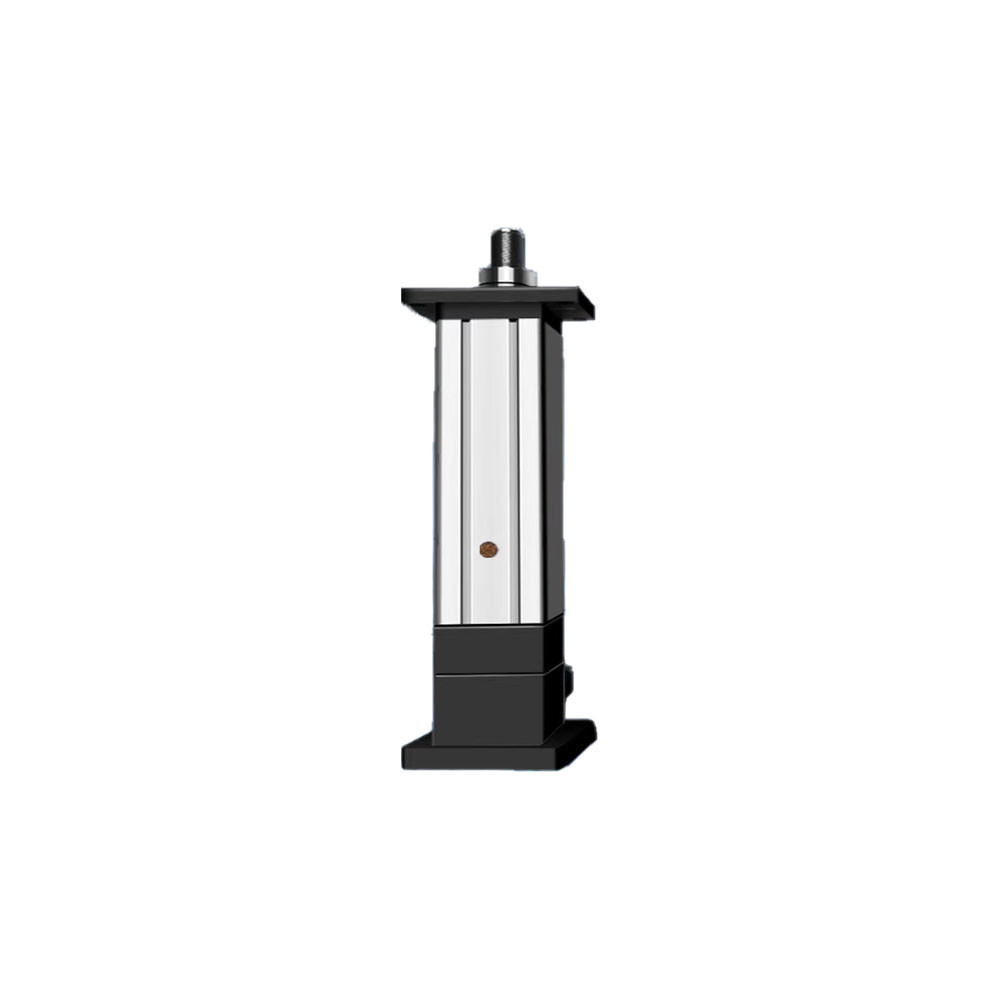

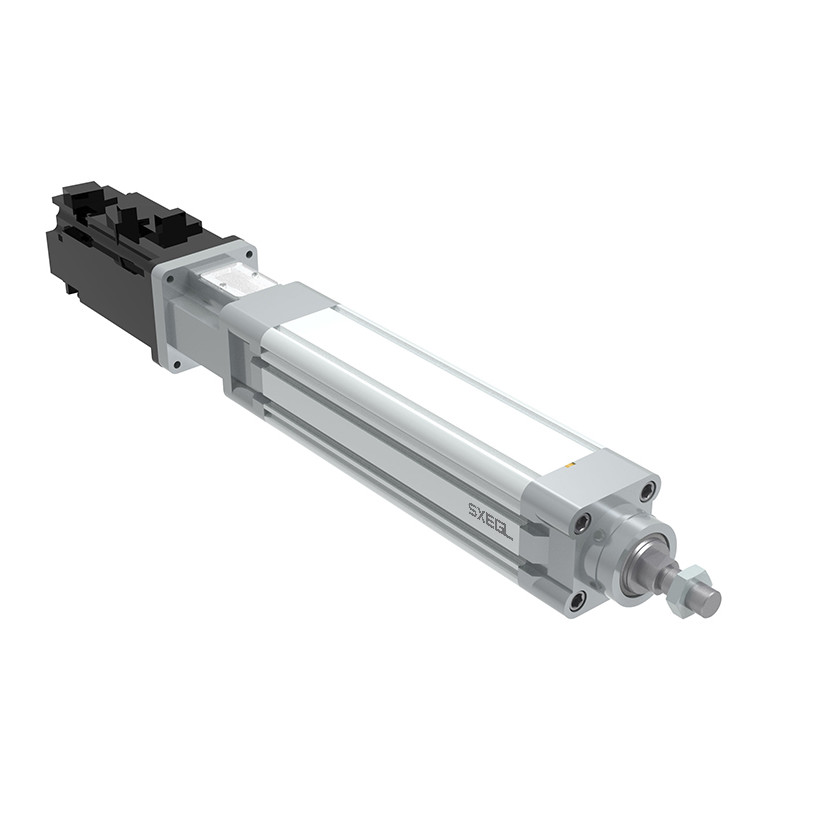

سیلندر الکتریکی با دقت بالا برای مونتاژ خودکار 3C

1
MOQ
200-500
قیمت
Modular Designed High Precision Electric Cylinder for 3C Automated Assembly
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
خروجی استاندارد موتور (W): 200W/400W
گشتاور امتیاز (NM): 0.64/1.27
حداکثر گشتاور ورودی مجاز (NM): 9
درجه پیچ: نورد C7 (نسبت باریک 1: 62.5)
دقت موقعیت دهی قابل تکرار ((ملی متر): 0.02 ±
خروجی موتور استاندارد (W) 200W/400W گشتاور دارای امتیاز (NM) 0.64/1.27 حداکثر گشتاور ورودی مجاز (NM): 0.5±
برجسته کردن:

سیلندر الکتریکی مونتاژ خودکار,سیلندر الکتریکی با دقت بالا

,

High Precision Electric Cylinder
اطلاعات اولیه
محل منبع: چین
نام تجاری: SXEGL
گواهی: CE/FCC/EPA/ROSH/ISO
شماره مدل: ES40
پرداخت
جزئیات بسته بندی: کارتونی با فوم
زمان تحویل: 7-14
شرایط پرداخت: L/C،D/A،D/P،T/T،Western Union،MoneyGram
قابلیت ارائه: توزیع در سراسر جهان
توضیحات محصول

سیلندر الکتریکی با دقت بالا برای مونتاژ خودکار 3C

برای کاربردهای صنعتی پیشرفته طراحی شده است، سیلندر الکتریکی استاندارد سری ES راه حل های محرک خطی را با عملکرد استثنایی و استانداردهای دقیق تعریف می کند.استانداردهای بین المللی ISO 15552، طراحی ماژولار آن، سازگاری در رابط های فلنج و ابعاد نصب را تضمین می کند،امکان تعویض یکپارچه سیستم های پنوماتیک / هیدرولیکی سنتی و کاهش قابل توجهی پیچیدگی بازسازی خط تولید. با2T حداکثر ظرفیت حمل پویاو ± 0.02mm تکرار دقت موقعیت، آن را پشتیبانی قابل اعتماد برای سناریوهای بار سنگین مانند تولید خودرو و پردازش مواد غذایی فراهم می کند.

ویژگی های اصلی

1. حفاظت بالا و طراحی طول عمر

دارای یک محفظه آلومینیوم آلاینده ای کاملاً بسته شده بادرجه حفاظت IP65، مقاومت در برابر نفوذ گرد و غبار و اسپری آب با فشار بالا، سازگار با محیط های خشن مانند رطوبت و آلودگی روغن.میله پیستون تحت پوشش کروم سخت قرار گرفته و با بوش های مقاوم به لباس خود روان کننده جفت شده است، به دست آوردن طول عمر حرکت متقابل بیش از5،000 کیلومترو طول چرخه های نگهداری را 3 برابر می کند.

2. ضربه فوق العاده بلند و سفارشی سازی انعطاف پذیر

طراحی میله پیستون گسترش می یابد50 تا 1500 میلی متر محدوده کل محرک. پیچ های توپ با دقت بالا و ساختارهای راهنمای ضد پیچ، عملکرد بدون مشکل را در طول ضربه های طولانی تضمین می کنند. کاربران می توانند طول ضربه، انواع نصب (فلنج / trunnion) را سفارشی کنند.و رابط های موتور (servo/stepper) برای سازگاری با سیستم های چند محوری 联动 (روابط چند محوری).

3گواهینامه ایمنی مواد غذایی

برای صنایع غذایی و دارویی، به طور خاص مجهز بهروان کننده های درجه غذایی با گواهینامه NSF H1، مطابق با استانداردهای FDA 21 CFR 177.2600 برای از بین بردن خطرات آلودگی روان کننده. میله پیستون از فولاد ضد زنگ 316L با پولیش الکترولیتی (Ra≤0.4μm) استفاده می کند ،پاسخگویی به الزامات اتاق تمیز GMP.

سناریوهای کاربرد

- خطوط تولید بسته بندی مواد غذایی

در تجهیزات پر کردن با سرعت بالا، سیلندر الکتریکی ES به دست آوردن گرفتن دقیق بطری و حمل با فشار 2T است. حفاظت IP65 آن را در برابر فرآیند تمیز کردن در محل (CIP) ،در حالی که روغن های درجه غذایی ایمنی محصول را تضمین می کنند.

- خطوط مونتاژ خودرو

در کنار بازوهای رباتیک، این دستگاه بلند کردن عمودی و انتقال افقی بلوک های موتور را انجام می دهد. رابط ISO 15552 امکان ادغام سریع با روبات های KUKA را فراهم می کند و ± 0دقت موقعیت گذاری 05mm و بهبود بهره وری 40٪.

- تجهیزات پزشکی

در سیستم های بلند کردن تخت اسکنر CT، سیلندر الکتریکی ES به دو مورد از ثبات و ایمنی در محیط های پزشکی با عملکرد آرام (≤55dB) و 超长寿命 (مدت عمر بسیار طولانی) پاسخ می دهد.

مشخصات عملکرد

  • ظرفیت حمل: 2T (ديناميك) / 3T (استاتيك)
  • محدوده ضربه: 50-1500mm (تخصیص پذیر)
  • سرعت: 0.25-1m/s (بر اساس سرب تنظیم می شود)
  • درجه بندی حفاظت: IP65
  • گواهینامه: ISO 15552، RoHS، CE، EPA، FCC
  • محدوده دما: -20°C ~ +60°C

سیلندر الکتریکی با دقت بالا برای مونتاژ خودکار 3C 0

ES40
استاندارد موتور خروجی (W) 200W/400W
رتبه بندی شده تورک ((Nm) 0.64/127
حداکثر تورم ورودی مجاز ((Nm) 9
درجه پیچ C7 رولینگ (نسبت خیره کننده1:62.5)
دقت موقعیت دهی قابل تکرار ((ملی متر) ±0.02
زاویه چرخش میله پیستون ((°) ±0.5
سرب ((ملی متر) 5  10  20
فشار نامی ((N) 720/1440 360/720 180/360
حداکثر فشار در جهت محوری ((N) 3040  2890  2400
حداکثر سرعت ((mm/s) 250  500  1000
محدوده ضربات ((ملی متر)) 0-800
وزن پایه Omm stroke (kg) 1.6
وزن اضافه شده در هر 100mm ((kg) 0.61
وزن قطعات نصب مستقیم
موتور ((kg)		 0.3
وزن اجزای غیرمستقیم
      موتور نصب (کیلوگرم)		 0.6
سنسور CS1-D-2M سوئیچ الکتریکی مغناطیسی، طول سیم 2 متر
CS1-DN-2M نوع NPN سوئیچ مغناطیسی، طول سیم 2m
CS1-DP-2M نوع PNP سوئیچ مغناطیسی، طول سیم 2m

سیلندر الکتریکی با دقت بالا برای مونتاژ خودکار 3C 1

سیلندر الکتریکی با دقت بالا برای مونتاژ خودکار 3C 2
