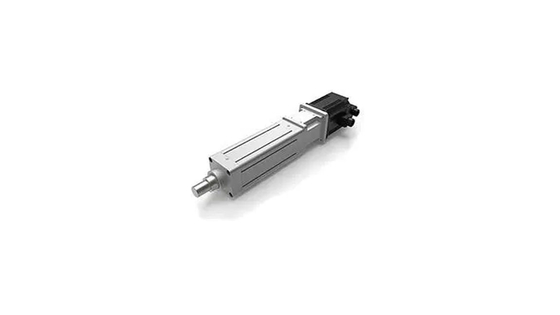

Đánh tải mạnh Độ cứng cao Lớp YH xi lanh điện chính xác cao với khả năng chống xoắn

Khả năng chịu tải mạnh  Độ cứng cao  Xi lanh điện chính xác cao dòng YH với khả năng chống xoắn

Các tính năng cốt lõi

• Kiểm soát hành trình không tải cực kỳ chính xác: Áp dụng sự kết hợp của vít me bi được tải trước và cụm vòng bi có độ chính xác cao, kết hợp với hệ thống điều khiển vòng kín, hành trình không tải được kiểm soát chính xác trong vòng 0,1mm. Thuật toán bù mô-men xoắn động loại bỏ các lỗi định vị do độ rơ truyền động gây ra, đảm bảo độ lặp lại vị trí ổn định ngay cả trong điều kiện khởi động và dừng thường xuyên.
• Khả năng chịu tải dọc nặng được tăng cường: Khả năng chịu tải dọc được tăng lên hơn 5 lần so với thiết kế truyền thống, với trọng lượng nâng tối đa vượt quá giới hạn công nghiệp thông thường. Bước đột phá về hiệu suất này bắt nguồn từ bố cục đường ray kép đối xứng và cấu trúc thanh trượt được gia cố, kết hợp với đầu ra mô-men xoắn cao của động cơ servo, cho phép xử lý ổn định các yêu cầu nâng dọc cho các phôi lớn.
• Độ cứng xoắn được cải thiện đáng kể: Với thiết kế đường ray rãnh V kép nhúng ban đầu, được tăng cường bởi các dải thép ray dày hơn và quy trình mài chính xác, khả năng chống mô-men xoắn ngang tăng gấp ba lần so với các đường ray siêu nhỏ thế hệ trước. Ngay cả dưới tải trọng lệch tâm cao hoặc tác động động, nó vẫn duy trì độ chính xác tuyến tính ±0,02mm, làm cho nó phù hợp với các tình huống có yêu cầu cực kỳ cao về độ ổn định chuyển động, chẳng hạn như lắp ráp và kiểm tra chính xác.
• Đảm bảo truyền động chính xác cấp C7: Được trang bị vít me bi cán cấp C7 và kết hợp với quy trình mài chính xác, nó đạt được độ chính xác tuyến tính ±0,02mm trên toàn bộ hành trình. So với các quy trình cắt truyền thống, vít cán duy trì độ chính xác cao đồng thời cải thiện đáng kể tuổi thọ chống mỏi và khả năng chịu tải, làm cho chúng đặc biệt phù hợp với môi trường công nghiệp với hoạt động tải trọng cao trong thời gian dài.

Các tình huống ứng dụng

• Xử lý tấm bán dẫn: Trong môi trường phòng sạch, xi lanh điện YH đạt được khả năng gắp và đặt các tấm bán dẫn chính xác với độ chính xác định vị ±0,02mm. Khả năng chịu tải dọc được tăng cường gấp 5 lần của chúng hỗ trợ ổn định các giá đỡ tấm bán dẫn 300mm, trong khi thiết kế chống xoắn ngăn chặn hiệu quả sự nhiễu rung trong quá trình di chuyển tốc độ cao.
• Ép các bộ phận ô tô: Tại các trạm ép khối động cơ, xi lanh điện YH cho phép kiểm soát chính xác lực ép thông qua tải trọng động 2T và các đặc tính không tải thấp, hợp tác với hệ thống thị giác để hoàn thành việc lắp ráp chính xác với dung sai ở cấp độ milimet.
• Thiết bị hình ảnh y tế: Trong hệ thống nâng bàn máy quét CT, xi lanh điện YH hoạt động êm ái (≤55dB) với tuổi thọ cực dài (100.000 chu kỳ), đáp ứng các yêu cầu kép về độ ổn định và an toàn trong môi trường y tế. Xếp hạng bảo vệ IP65 chịu được việc vệ sinh và khử trùng hàng ngày.
• YH25

• Công suất động cơ tiêu chuẩn (W)		200W			57 Stepper
  Mô-men xoắn định mức (Nm)		0.64			0.3
  Cấp vít me		C7 Cán (Tỷ lệ độ mảnh 1:52.5)
  Độ chính xác định vị lặp lại (mm)		±0.02
  Bước  (mm)		5	10	20	5	10	20
  Lực đẩy định mức (N)		690	350	175	300	150	75
  Tốc độ tối đa (mm/s)		250	500	1000	50	200	400
  Hành trình (mm)		30,50,100,150,180,200,250,300.350
  Tải trọng tối đa (kg)	Ngang	12
  	Dọc	20
  Trọng lượng thân máy có hành trình Omm (kg)		1.5
  Trọng lượng tăng thêm trên 50mm (kg)		2
  Trọng lượng thành phần của động cơ lắp đặt trực tiếp (kg)		0.26
  Trọng lượng thành phần của lắp đặt gián tiếp động cơ (kg)		0.43
  Công tắc từ		CS1-H-1M		Công tắc lưỡi gà loại tiếp xúc, chiều dài dây 1m
  		CS1-HN-3M		Loại transistor không tiếp xúc NPN, chiều dài dây 3m
  		CS1-HP-3M		Loại transistor không tiếp xúc PNP, chiều dài dây 3m

  Loại	Công suất động cơ tiêu chuẩn (W)	Mô-men xoắn định mức (Nm)	Cấp vít me	Độ chính xác định vị lặp lại (mm)	Bước (mm)	Lực đẩy định mức (N)	Tốc độ tối đa (mm/s)	Hành trình (mm)	Tải trọng tối đa (kg)		Trọng lượng thân máy có hành trình Omm (kg)	Trọng lượng tăng thêm trên 50mm (kg)	Trọng lượng thành phần của động cơ lắp đặt trực tiếp (kg)	Trọng lượng thành phần của lắp đặt gián tiếp          động cơ (kg)	Công tắc từ
  									Ngang	Dọc
  YH16	100W	0.32	C7 Cán (Tỷ lệ độ mảnh 1:52.5)	±0.02	5	340	250	30,50,100,150,200.250	8	12	0.8	1.1	0.18	0.26	CS1-H-1M	CS1-HN-3M	CS1-HP-3M
  					10	170	500
  					20	85	1000								Công tắc lưỡi gà loại tiếp xúc, chiều dài dây 1m	Loại transistor không tiếp xúc NPN, chiều dài dây 3m	Loại transistor không tiếp xúc PNP, chiều dài dây 3m
  	42 Stepper	0.25			5	250	50
  					10	125	100
  					20	62.5	200
  YH25	200W	0.64	C7 Cán (Tỷ lệ độ mảnh 1:52.5)	±0.02	5	690	250	30,50,100,150,180,200,250,300.350	12	20	1.5	2	0.26	0.43	CS1-H-1M	CS1-HN-3M	CS1-HP-3M
  					10	350	500
  					20	175	1000								Công tắc lưỡi gà loại tiếp xúc, chiều dài dây 1m	Loại transistor không tiếp xúc NPN, chiều dài dây 3m	Loại transistor không tiếp xúc PNP, chiều dài dây 3m
  	57 Stepper	0.3			5	300	50
  					10	150	200
  					20	75	400
