Nhà /Sản phẩm/xi lanh điện/Xi lanh điện thanh dẫn hướng EG Series định vị chính xác cao Tuổi thọ cao Ổ đĩa thông minh

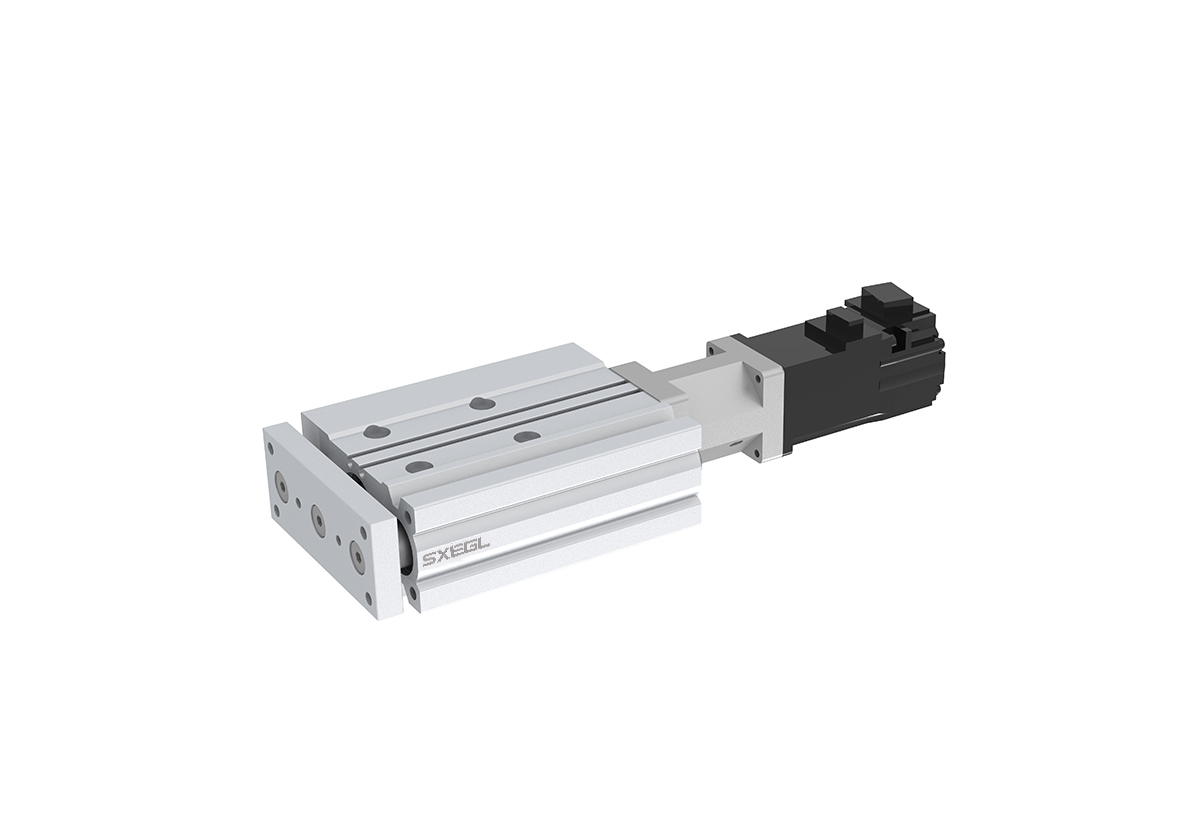

Xi lanh điện thanh dẫn hướng EG Series định vị chính xác cao Tuổi thọ cao Ổ đĩa thông minh

1
MOQ
100-700
giá bán
High precision Positioning EG Series Guide Rod Electric Cylinders Long life Intelligent Drive
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Screw grade: C7 Rolling 0802(Slenderness ratio 1:50)
Độ chính xác định vị lặp lại (mm): ±0,02
Screw specification: 802/805
Đầu ra động cơ tiêu chuẩn (W) 50W Bước 28 Mô -men xoắn định mức (NM) 0.16 0,09 Vít Cấp C7: 30.50.100
Góc xoay thanh piston: ± 0,7 độ
Trọng lượng cơ thể của OMM Stroke (kg): 1.9
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SXEGL
Chứng nhận: CE/EPA/FCC/ROSH/ISO
Số mô hình: EG20
Thanh toán
chi tiết đóng gói: Thùng carton và bọt
Thời gian giao hàng: 5-14
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Liên minh phương Tây, Moneygram
Khả năng cung cấp: Giao hàng trên toàn thế giới
Mô tả sản phẩm
Định vị chính xác cao EG Series Guide Rod Electric Cylinders Long life Động cơ thông minh
I. Tổng quan về sản phẩm
Các xi lanh điện thanh dẫn đường dòng EG là các thiết bị điều khiển tuyến tính hiệu suất cao. Cấu trúc cốt lõi của chúng tích hợp một động cơ vít bóng và hệ thống hướng dẫn thanh dẫn kép,đạt được sự cân bằng của vị trí chính xác caoChúng có thể thay thế hoàn toàn các xi lanh khí và thủy lực truyền thống,và phù hợp với các lĩnh vực có yêu cầu nghiêm ngặt về sự ổn định và chính xác, chẳng hạn như sản xuất ô tô, điện tử 3C và thiết bị y tế.
II. Ưu điểm chính
  • Độ cứng vượt trội và chống tải bên: Sử dụng thiết kế của hai thanh hướng dẫn chính xác và đường ray hướng dẫn vòng quay vòng quay, với sức đề kháng tải bên cao hơn 5-10 lần so với xi lanh điện thông thường,đảm bảo hoạt động ổn định trong điều kiện làm việc tải trọng hoặc nâng caoVí dụ, mô hình EG32 có độ dịch chuyển bên cạnh ≤0,02mm với tải thẳng đứng 24kg, vượt xa các tiêu chuẩn trong ngành.

  • Độ chính xác định vị ở mức micron: Được trang bị động cơ vít bóng và phản hồi mã hóa chính xác cao, độ chính xác định vị lặp lại đạt ± 0,02mm. Một số mô hình có thể đạt được độ chính xác cực kỳ ± 0.003mm thông qua điều khiển vòng kín, đáp ứng nhu cầu lắp ráp chính xác và kiểm tra quang học.
  • Thiết kế mô-đun và tích hợp linh hoạt: Hỗ trợ nhiều phương pháp lắp đặt (phân, trunnion, lỗ thông qua) và giao diện động cơ (động cơ servo / stepper) để tích hợp nhanh vào dây chuyền sản xuất.Cấu trúc mô-đun cho phép nhịp đập tùy chỉnh (25-840mm), tốc độ (tối đa 1,48m / s) và lớp bảo vệ (IP40 / IP65 tùy chọn) để thích nghi với các ứng dụng đa dạng.
  • Bảo trì thấp và tuổi thọ dài: Có thiết kế chống bụi hoàn toàn kết hợp với hệ thống bôi trơn suốt đời, kéo dài chu kỳ bảo trì lên hơn 5.000 km.đường ray hướng dẫn) được làm bằng thép hợp kim cao, với tuổi thọ hoạt động lên đến 20.000 giờ sau khi xử lý cứng, giảm đáng kể chi phí thời gian ngừng hoạt động.
  • Hiệu quả cao, tiết kiệm năng lượng và điều khiển thông minh: 60% hiệu quả năng lượng hơn so với hệ thống khí nén mà không có nguy cơ rò rỉ dầu.điều khiển vị trí, điều khiển tốc độ) thông qua PLC hoặc máy tính chủ để đáp ứng nhu cầu sản xuất linh hoạt.
III. Các kịch bản ứng dụng
  • Sản xuất ô tô: Mô hình EG46 đạt được việc gắn máy ép không lỗ hổng của các khối động cơ với vị trí chính xác cao (± 0.01mm); cấu trúc thanh dẫn hai đảm bảo bắt đầu thường xuyên ổn định của các thiết bị hàn,Giảm tỷ lệ phun nước hàn.
  • 3C Điện tử: Mô hình EG32, kết hợp với các hệ thống thị giác, điều khiển độ chính xác nhúng của ống kính máy ảnh điện thoại di động với độ chính xác ± 0,005mm, tăng tỷ lệ sản xuất lên hơn 99,5%; tốc độ cao của nó (1.2m/s) và đáp ứng các yêu cầu nhịp của cắt liên tục của lithium pin.
  • Thiết bị y tế: Các động cơ kết nối cho robot phẫu thuật có tiếng ồn thấp (≤65dB) và phản ứng động cao (tiến tốc 20m / s2), đảm bảo độ chính xác hoạt động và sự thoải mái của bệnh nhân;thiết bị phục hồi chức năng với chế độ điều khiển lực có thể lập trình mô phỏng môi trường kháng cự khác nhau để hỗ trợ phục hồi chức năng cá nhân.
  • Trường năng lượng mới: Điều chỉnh thời gian thực về định hướng bảng quang điện thông qua điều khiển vòng kín góc làm tăng sản lượng điện 15% -20%; Máy phun chất lỏng pin lithium,với điều khiển dòng chảy chính xác cao (± 1%) và thiết kế chống nhỏ giọt, đảm bảo tiêm chất điện giải nhất quán.
  • EG20
  • Loại Điện lượng động cơ tiêu chuẩn (W) Mô-men xoắn định số ((Nm) Mức độ vít Độ chính xác định vị lặp đi lặp lại ((mm) Thông số kỹ thuật của vít Động lực tối đa (N) Tốc độ tối đa ((mm/s) Chuyện đột quỵ (mm) Trọng lượng tối đa (KG)
    Xét ngang Dọc
    EG16 Động cơ bước 28 0.09 C7 Rolling 0802 ((Tỷ lệ trượt 1:50) ± 0.02 802 220 40 30.50.100 5 5
    805 88 100
    EG20 50W 0.16 C7 Rolling 0802 ((Tỷ lệ trượt 1:50) ± 0.02 802/805 400 100 30.50.100 8 8
    160 250
    Động cơ bước 28 0.09 220 40
    88 100
    EG25 100W 0.32 C7 Rolling 1205/1210 ((Tỷ lệ slide 1:52.5) ± 0.02 1210 170 500 30.50.100 20 24
    1205 340 250
    Stepper 42 0.25 1210 125 100
    1205 250 50
    EG32 400W 1.32 C7 Rolling 1605/1610 (Slenderness ratio1:62.5) ± 0.02 1605 1280 250 30.50.100 45 27
    1610 690 500
    Stepper 57 0.3 1605 300 100
    1610 150 200
    EG40 400W 1.32 C7 Rolling 1605/1610 (Slenderness ratio1:62.5) ± 0.02 1605 1280 250 30.50.100 60 27
    1610 690 500
    Stepper 57 0.3 1605 300 100
    1610 150 200
  • Loại Trọng lượng phóng xạ tối đa như một xi lanh hàng rào ((KG) Góc xoay thanh piston Trọng lượng cơ thể Omm stroke ((KG) Trọng lượng được thêm cho mỗi 10mm ((kg) Trọng lượng thành phần của động cơ lắp đặt trực tiếp ((KG) he trọng lượng thành phần của động cơ lắp đặt gián tiếp ((KG) Chuyển từ tính
    EG16
    		±0,7 độ 1.2  0.09  0.08  0.15  CS1-H-1M              Chuyển đổi loại ống liên lạc, chiều dài dây 1m CS1-HN-3M          Transistor không tiếp xúc loại NPN, chiều dài dây 3m CS1-HP-3M          Transistor không tiếp xúc loại PNP, chiều dài dây 3m
    EG20
    		±0,7 độ 1.9  0.13  0.14  0.18  CS1-H-1M CS1-HN-3M CS1-HP-3M
    Chuyển đổi loại ống liên lạc, chiều dài dây 1m Transistor không tiếp xúc loại NPN, chiều dài dây 3m Transistor không tiếp xúc loại PNP, chiều dài dây 3m
    EG25 75  ±0,7 độ 2.1  0.2  0.13  0.2  CS1-H-1M CS1-HN-3M CS1-HP-3M
    Chuyển đổi loại ống liên lạc, chiều dài dây 1m Transistor không tiếp xúc loại NPN, chiều dài dây 3m Transistor không tiếp xúc loại PNP, chiều dài dây 3m
    EG32 100  ±0,7 độ 6.1  0.3  0.3  0.6  CS1-D-1M CS1-DN-3M CS1-DP-3M
    Chuyển đổi loại ống liên lạc, chiều dài dây 1m Transistor không tiếp xúc loại NPN, chiều dài dây 3m Transistor không tiếp xúc loại PNP, chiều dài dây 3m
    EG40 150  ±0,7 độ 7.3  0.4  0.4  0.6  CS1-D-1M CS1-DN-3M CS1-DP-3M
    Chuyển đổi loại ống liên lạc, chiều dài dây 1m Transistor không tiếp xúc loại NPN, chiều dài dây 3m Transistor không tiếp xúc loại PNP, chiều dài dây 3m
  • Điện lượng động cơ tiêu chuẩn (W) 50W Động cơ bước 28
    Mô-men xoắn định số ((Nm) 0.16  0.09
    Mức độ vít C7 Rolling 0802 ((Tỷ lệ trượt 1:50)
    Độ chính xác định vị lặp đi lặp lại ((mm) ± 0.02
    Thông số kỹ thuật của vít 802/805
    Động lực tối đa (N) 400  160  220  88
    Tốc độ tối đa ((mm/s) 100  250  40  100
    Đột quỵ  (mm) 30.50.100
    Xét ngang 8
    Trọng lượng tối đa ((KG) Dọc 8
    Góc xoay thanh piston ±0,7 độ
    Trọng lượng cơ thể Omm stroke ((KG) 1.9
    Trọng lượng được thêm cho mỗi 10mm ((kg) 0.13
    Trọng lượng thành phần của động cơ lắp đặt trực tiếp ((KG) 0.14
    Trọng lượng thành phần của động cơ lắp đặt gián tiếp ((KG) 0.18
    Chuyển từ tính CS1-H-1M Chuyển đổi loại ống liên lạc, chiều dài dây 1m
    CS1-HN-3M Transistor không tiếp xúc loại NPN, chiều dài dây 3m
    CS1-HP-3M Transistor không tiếp xúc loại PNP, chiều dài dây 3m
