Ana sayfa /Ürünler/elektrikli silindir/Toz geçirmez EG Serisi Kılavuz Çubuk Elektrikli Silindirler Akıllı Elektrikli Silindirler

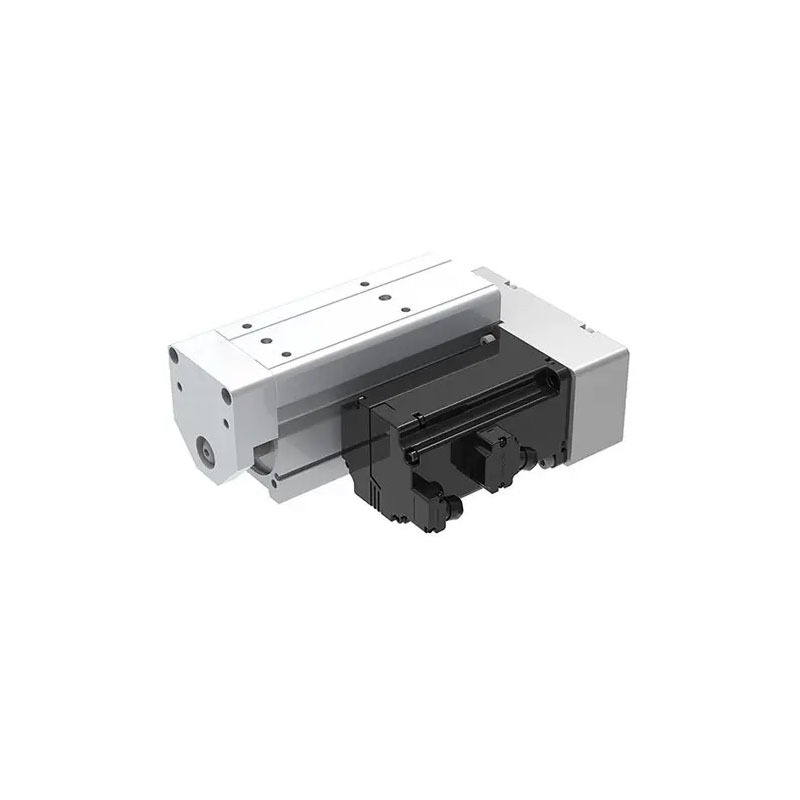

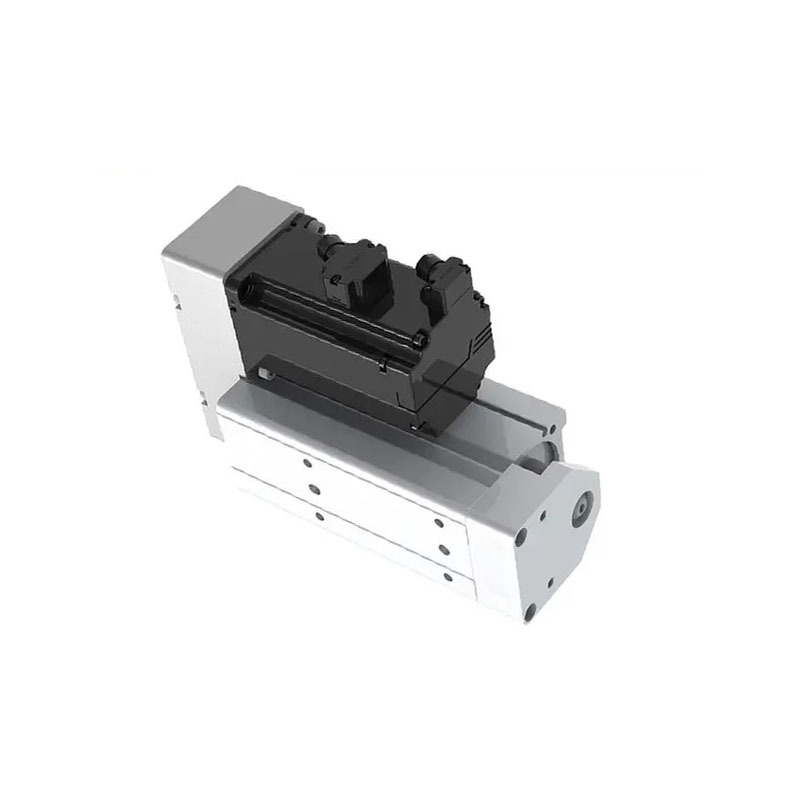

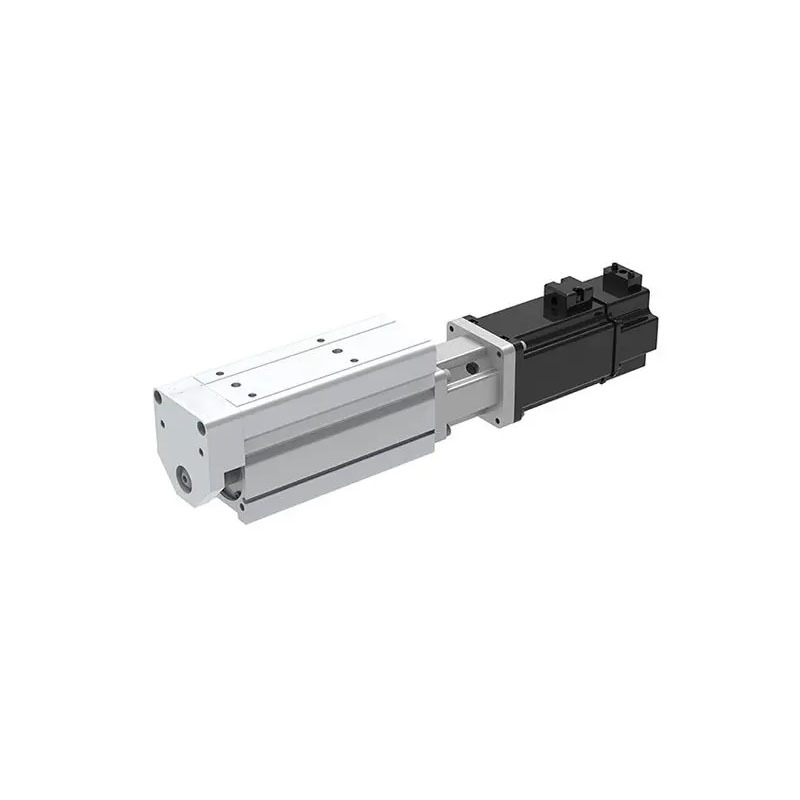

Toz geçirmez EG Serisi Kılavuz Çubuk Elektrikli Silindirler Akıllı Elektrikli Silindirler

1
MOQ
100-700
fiyat
Dust proof EG Series Guide Rod Electric Cylinders Intelligent Electric Cylinders
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vida derecesi: C7 Haddeleme 1605/1610 (incelik oranı1: 62.5)
Tekrarlanabilir konumlandırma doğruluğu (mm): ±0,02
Bir bariyer silindiri olarak maksimum radyal yük (kg): 100
Standart Motor Çıkışı (W) 50W Stepper 28 Nominal Tork (NM) 0.16 0.09 Vida Sınıfı C7 Haddeleme 0802 (: 30.50.100
Piston çubuk dönüş açısı: ± 0.7 derece
OMM felçinin vücut ağırlığı (kg): 6.1
Temel bilgiler
Menşe yeri: Çin
Marka adı: SXEGL
Sertifika: CE/EPA/FCC/ROSH/ISO
Model numarası: EG32
Ödeme & teslimat koşulları
Ambalaj bilgileri: Karton ve köpük
Teslim süresi: 5-14
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: Dünya Çapında Teslim
Ürün Açıklaması
Toz geçirmez EG Serisi Kılavuz Çubuk Elektrikli Silindirler Akıllı Elektrikli Silindirler
I. Ürün Genel Görünümü- Hayır.
EG serisi kılavuz çubuğu elektrik silindirleri, top vidaları ve çift kılavuz çubuklarının birleştirilmiş tasarımına sahip yüksek performanslı doğrusal hareket cihazlarıdır.güçlü yan yük direnci, ve uzun kullanım ömrü, onları geleneksel pnevmatik ve hidrolik silindirlerin tam bir yerini alıyor.Otomotiv üretimi dahil, 3C elektronik ve tıbbi ekipman.- Hayır.
II. Temel Avantajlar- Hayır.
  • Yüksek Sertlik ve Güçlü Yan Yük Direnci: Çift hassas kılavuz çubukları ve recirculating topu taşıyan raylarla donatılmış, yan yük direnci standart elektrikli silindirlerden 5-10 kat daha güçlüdür.Ağır yükler altında veya kantilever koşullarında bile istikrarlı çalışmayı sürdürürler.Örneğin, EG32 modeli, endüstri standartlarını çok daha fazla aşan 24 kg dikey yük altında ≤0.02mm yan kayma göstermektedir.- Hayır.
  • Mikron seviyesinde konumlandırma doğruluğu: Top vida iletimi ve yüksek hassasiyetli kodlayıcı geri bildirimi, tekrar konumlandırma hatası ≤0.02mm. Kapalı döngü kontrolü ile (seçilmiş modellerde mevcut),hata 0 kadar azaltabilir.003mm, hassas montajı, optik inceleme ve benzer senaryoları kolayca işleyebilirsiniz.- Hayır.
  • Kolay Entegrasyon için Modüler Tasarım: Çeşitli montaj yöntemlerini destekleyerek (flans, trunnion, delik) ve servo/stepper motorlarla uyumlu olarak, üretim hatlarına hızlı bir şekilde entegre olurlar.Özelleştirilebilir parametreler arasında vuruş (25-840mm) bulunur., hız (1,48m/s'ye kadar) ve koruma sınıfı (IP40/IP65 isteğe bağlı), çeşitli uygulama ihtiyaçlarına uyarlanır.- Hayır.
  • Düşük bakım ve uzun hizmet ömrü: Tamamen mühürlenmiş toz geçirmez bir tasarım ve ömür boyu yağlama sistemi bakım aralıklarını 5.000 km'den fazla uzattır. Ana bileşenler sertleştirme işlemine maruz kalmış yüksek alaşımlı çelikten yapılmıştır.20 yıllık bir hizmet ömrüne ulaşmak,000 saat ve kesinti sürelerini ve onarım maliyetlerini önemli ölçüde azaltır.- Hayır.
  • Enerji Verimliliği ve Akıllı KontrolEtherCAT ve Modbus gibi protokolleri destekleyerek, güç kontrolü, konum kontrolü,ve PLC veya bilgisayar aracılığıyla hız kontrolü, üretim gereksinimlerine esnek bir şekilde uyum sağlar.- Hayır.
III. Uygulama Senaryoları- Hayır.
  • Otomotiv Üretimi: Motor bloklarının ve silindir başlarının boşluksuz baskı montajını ± 0.01mm konumlama doğruluğu ile elde eder.kaynak sıçramasını azaltmak.- Hayır.
  • 3C Elektronik: Görme sistemleriyle eşleştirildiğinde, EG32 modeli, cep telefonu kamerası lensinin yerleştirme hatasını % 99.5'i aşan verim oranlarıyla ≤ 0.005 mm'ye kadar kontrol eder.2m/s yüksek hız ve hızlı yanıt sürekli lityum pil direği parça kesme ritmi eşleşir.- Hayır.
  • Tıbbi Ekipman: Cerrahi robot eklemlerini gürültü ≤65dB ve 20m/s2 hızlandırma ile çalıştırır, operasyonel hassasiyeti ve hasta konforunu dengeler.Rehabilitasyon ekipmanları kişiselleştirilmiş iyileşmeyi desteklemek için programlanabilir direnç ayarlamasını kullanır.- Hayır.
  • Yeni Enerji Sektörü: Otomatik açı kontrolü yoluyla güneş paneli yöneliminin gerçek zamanlı ayarlanması, güç üretimini %15 ila %20 oranında arttırır.damlama karşıt tasarımı ile ± 1% akış kontrol doğruluğu sağlar, tek tek elektrolit enjeksiyonunu garanti eder.
  • EG32
  • Türü Standart motor çıkışı (W) İsimlendirilmiş tork ((Nm) Vuruş kalitesi Tekrarlanabilir konumlandırma doğruluğu ((mm) Vuruş özellikleri Maksimum itiş gücü (N) En yüksek hız ((mm/s) Beyin travması ((mm) Maksimum yük (KG)
    Yatay Dikey
    EG16 Adımcı 28 0.09 C7 Çekim 0802 ((Güzelliği oranı 1:50) ±0.02 802 220 40 30.50.100 5 5
    805 88 100
    EG20 50W 0.16 C7 Çekim 0802 ((Güzelliği oranı 1:50) ±0.02 802/805 400 100 30.50.100 8 8
    160 250
    Adımcı 28 0.09 220 40
    88 100
    EG25 100W 0.32 C7 1205/1210 sürüş oranı:52.5) ±0.02 1210 170 500 30.50.100 20 24
    1205 340 250
    42 adımlı 0.25 1210 125 100
    1205 250 50
    EG32 400W 1.32 C7 1605/1610 (Slenderness oranı1:62.5) ±0.02 1605 1280 250 30.50.100 45 27
    1610 690 500
    Stepper 57 0.3 1605 300 100
    1610 150 200
    EG40 400W 1.32 C7 1605/1610 (Slenderness oranı1:62.5) ±0.02 1605 1280 250 30.50.100 60 27
    1610 690 500
    Stepper 57 0.3 1605 300 100
    1610 150 200
  • Türü Bir bariyer silindir olarak maksimum radyal yük ((KG) Piston çubuğunun dönüş açısı Vücut ağırlığı Omm çarpması ((KG) 10 mm (kg) başına eklenen ağırlık Doğrudan kurulum motorunun bileşen ağırlığı ((KG) o dolaylı kurulum motorunun bileşen ağırlığı ((KG) Manyetik anahtar
    EG16
    		±0,7 derece 1.2  0.09  0.08  0.15  CS1-H-1M              Bağlantı tipi kamış anahtarı, tel uzunluğu 1m CS1-HN-3M          Temassız transistör NPN tipi, tel uzunluğu 3m CS1-HP-3M          PNP tipi temassız transistör, tel uzunluğu 3m
    EG20
    		±0,7 derece 1.9  0.13  0.14  0.18  CS1-H-1M CS1-HN-3M CS1-HP-3M
    Bağlantı tipi kamış anahtarı, tel uzunluğu 1m Temassız transistör NPN tipi, tel uzunluğu 3m PNP tipi temassız transistör, tel uzunluğu 3m
    EG25 75  ±0,7 derece 2.1  0.2  0.13  0.2  CS1-H-1M CS1-HN-3M CS1-HP-3M
    Bağlantı tipi kamış anahtarı, tel uzunluğu 1m Temassız transistör NPN tipi, tel uzunluğu 3m PNP tipi temassız transistör, tel uzunluğu 3m
    EG32 100  ±0,7 derece 6.1  0.3  0.3  0.6  CS1-D-1M CS1-DN-3M CS1-DP-3M
    Bağlantı tipi kamış anahtarı, tel uzunluğu 1m Temassız transistör NPN tipi, tel uzunluğu 3m PNP tipi temassız transistör, tel uzunluğu 3m
    EG40 150  ±0,7 derece 7.3  0.4  0.4  0.6  CS1-D-1M CS1-DN-3M CS1-DP-3M
    Bağlantı tipi kamış anahtarı, tel uzunluğu 1m Temassız transistör NPN tipi, tel uzunluğu 3m PNP tipi temassız transistör, tel uzunluğu 3m
  • Standart motor çıkışı ((W) 400W Stepper 57
    İsimlendirilmiş tork ((Nm) 1.32  0.3
    Vuruş kalitesi C7 1605/1610 (Slenderness oranı1:62.5)
    Tekrarlanabilir konumlandırma doğruluğu ((mm) ±0.02
    Vuruş özellikleri 1605  1610  1605  1610
    Maksimum itiş gücü (N) 1280  690  300  150
    En yüksek hız (mm/s) 250  500  100  200
    Felç  (mm) 30.50.100
    Maksimum yük (KG) Yatay 45
    Dikey 27
    Bir bariyer silindir olarak maksimum radyal yük ((KG) 100
    Piston çubuğunun dönüş açısı ±0,7 derece
    Vücut ağırlığı Omm çarpması ((KG) 6.1
    10 mm (kg) başına eklenen ağırlık 0.3
    Doğrudan kurulum motorunun bileşen ağırlığı ((KG) 0.3
    Doğrudan kurulum motorunun bileşen ağırlığı ((KG) 0.6
    Manyetik anahtar CS1-D-1M Bağlantı tipi kamış anahtarı, tel uzunluğu 1m
    CS1-DN-3M Temassız transistör NPN tipi, tel uzunluğu 3m
    CS1-DP-3M PNP tipi temassız transistör, tel uzunluğu 3m
