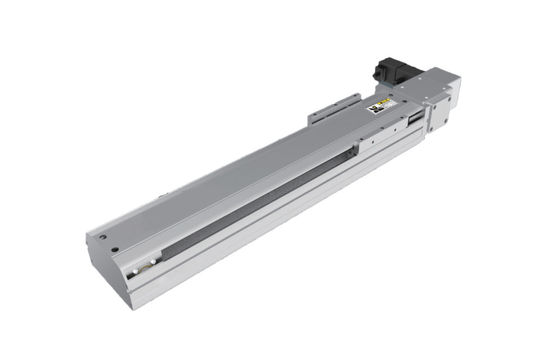

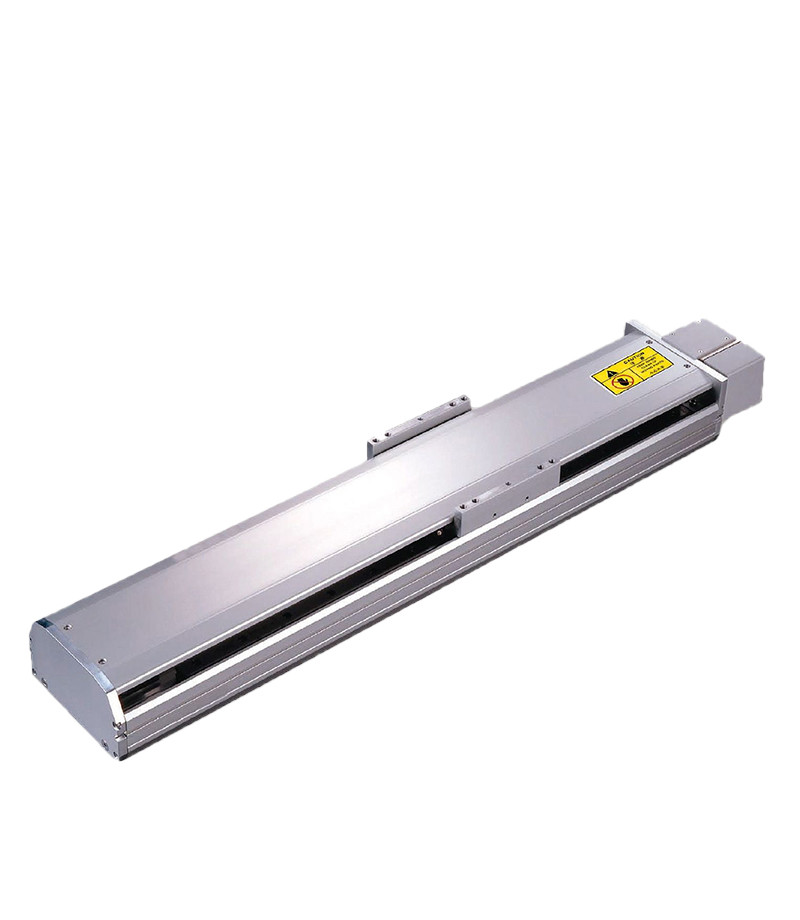

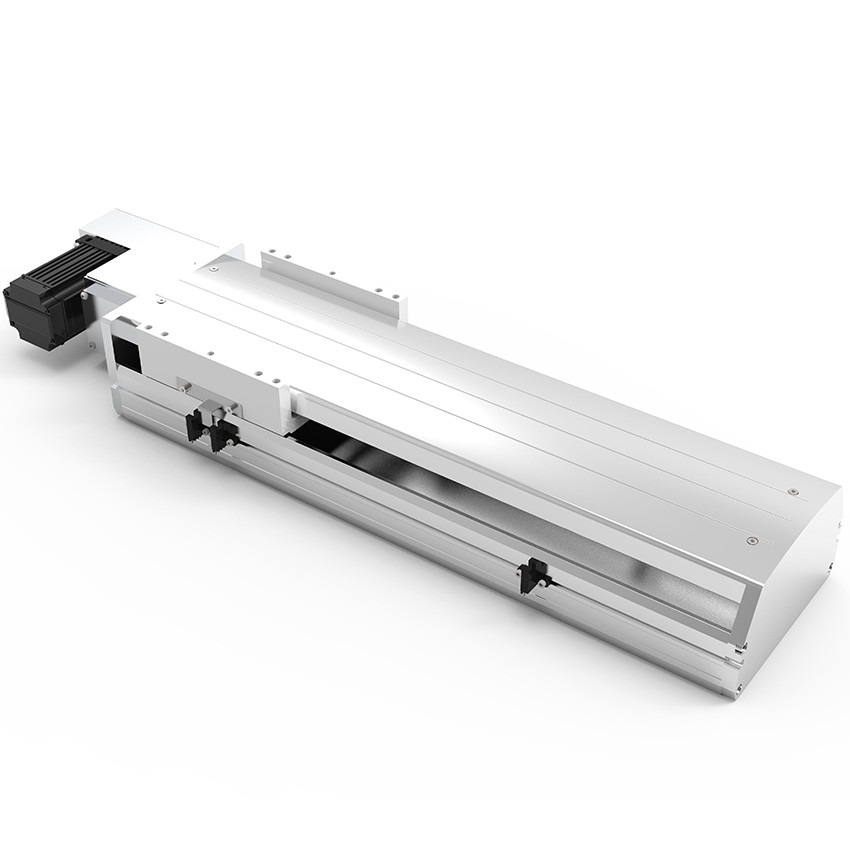

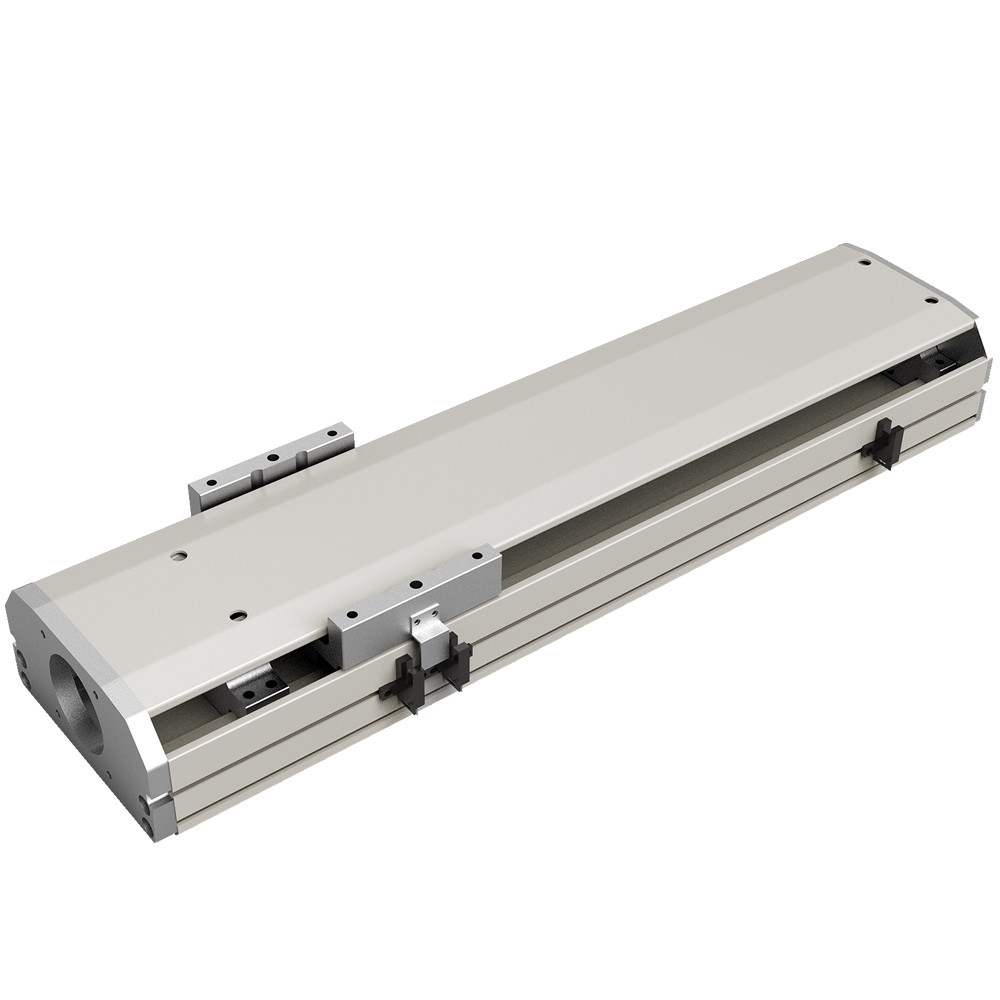

হাই স্পিড লং স্ট্রোক সিনক্রোনাস বেল্ট স্লাইড টেবিল উইথ প্রিসাইজ পজিশনিং
শিল্প অটোমেশনে একটি মূল ট্রান্সমিশন উপাদান হিসাবে, PTB সিনক্রোনাস বেল্ট স্লাইড তার "হাই-লোড, আল্ট্রা-হাই-স্পিড, শক্তিশালী-থ্রাস্ট" প্রযুক্তিগত কোর সহ মাঝারি থেকে উচ্চ-শ্রেণীর লিনিয়ার মোশন মডিউলগুলির জন্য একটি নতুন পারফরম্যান্স বেঞ্চমার্ক স্থাপন করে। উচ্চ-কঠিনতা কাঠামো এবং দক্ষ ট্রান্সমিশন সিস্টেমের উদ্ভাবনী সমন্বয়ের মাধ্যমে, এটি তিনটি সাফল্য অর্জন করে: 200KG অনুভূমিক গতিশীল লোড ক্ষমতা, 2311mm/s অতি-উচ্চ গতি, এবং 1126N শক্তিশালী থ্রাস্ট, সম্পূর্ণ স্ট্রোক পরিসীমা সহ 50-4000mm লজিস্টিকস বাছাই, স্বয়ংচালিত অ্যাসেম্বলি এবং ইলেকট্রনিক উপাদান মাউন্টিং-এর মতো কঠোর পরিস্থিতিতে কাজ করার জন্য।
PTB স্লাইড বাছাই সিস্টেমকে 2311mm/s অতি-উচ্চ গতিতে, 200KG লোড ক্ষমতা সহ অনায়াসে সম্পূর্ণ কার্টন পরিচালনা করে। এর 1126N থ্রাস্ট বাছাই বাফেলগুলির মিলিসেকেন্ড-স্তরের স্যুইচিং সক্ষম করে, যা পার্সেল প্রক্রিয়াকরণ ক্ষমতা বৃদ্ধি করে প্রতি ঘন্টায় 2,500 থেকে 8,000 পিস – একটি 3x দক্ষতা বৃদ্ধি।
একটি ডুয়াল-গাইড উচ্চ-কঠিনতা ডিজাইন এবং 200KG লোড ক্ষমতা সহ, এটি ওয়ার্কস্টেশন জুড়ে ইঞ্জিন ব্লকের পরিবহন স্থিতিশীল করে, অর্জন করে ±0.1 মিমি পজিশনিং নির্ভুলতা বোল্ট হোল সারিবদ্ধকরণের জন্য, এবং স্বয়ংচালিত পাওয়ারট্রেন অ্যাসেম্বলির জন্য নির্ভরযোগ্য সহায়তা প্রদান করে।
FPC নমনীয় বোর্ড প্রেসিং-এ, এর 1126N শক্তিশালী থ্রাস্ট এবং 45 মিমি-প্রশস্ত সিনক্রোনাস বেল্ট নিশ্চিত করে 0.1 মিমি-স্তরের প্রেসিং নির্ভুলতা, ঐতিহ্যবাহী স্লাইডগুলিতে মিথ্যা প্রেসিং এবং ভুল সারিবদ্ধকরণের মতো সাধারণ সমস্যাগুলি সমাধান করে এবং মিনি এলইডি এবং 5G মডিউলগুলির নির্ভুল উত্পাদন সক্ষম করে।
ডাবল-সারি লিনিয়ার স্লাইডার এবং পুরু অ্যালুমিনিয়াম খাদ বেস প্লেটের সমন্বিত ডিজাইন, একটি 45 মিমি-প্রশস্ত PM সিনক্রোনাস বেল্টের সাথে মিলিত, 200KG লোডের অধীনে সম্পূর্ণ-স্ট্রোক ডিফ্লেকশন ≤0.1mm/m নিশ্চিত করে, যা কম-কম্পন উচ্চ-গতির অপারেশন গ্যারান্টি দেয়।
কম-জড়তা সার্ভো মোটর ডাইরেক্ট-ড্রাইভ এবং উচ্চ-টেনশন সিনক্রোনাস বেল্ট সমন্বিত, এটি অর্জন করে 97% ট্রান্সমিশন দক্ষতা এবং 2311mm/s এর সর্বোচ্চ গতি (ঐতিহ্যবাহী স্লাইডের চেয়ে 30% দ্রুত), ঐতিহ্যবাহী চেইন সিস্টেমের তুলনায় লজিস্টিকস বাছাইয়ের দক্ষতা তিনগুণ বৃদ্ধি করে।
একটি নমনীয় 50-4000mm স্ট্রোক পরিসীমা সহ:
- ছোট স্ট্রোক (50-500mm) বিতরণ এবং ভিজ্যুয়াল ইন্সপেকশনের মতো নির্ভুল কাজের জন্য উপযুক্ত।
- দীর্ঘ স্ট্রোক (1000-4000mm) স্মার্ট গুদামজাতকরণ এবং স্বয়ংচালিত অ্যাসেম্বলিতে ক্রস-স্টেশন হ্যান্ডলিং সমর্থন করে।
মানসম্মত ইন্টারফেসগুলি মাল্টি-অ্যাক্সিস সিস্টেমের সাথে দ্রুত একীকরণ সক্ষম করে, যা অটোমেশন R&D চক্র হ্রাস করে।
জার্মান ইন্ডাস্ট্রি 4.0 নীতিগুলির উপর ভিত্তি করে, PTB স্লাইড মহাকাশ-গ্রেডের উপকরণ, কম-ঘর্ষণ ট্রান্সমিশন এবং অ্যান্টি-টর্শন কাঠামোর মাধ্যমে গতি, লোড এবং নির্ভুলতার ভারসাম্য বজায় রাখে। এটি উচ্চ-টেম্পো লজিস্টিকস এবং মাইক্রন-লেভেল ইলেকট্রনিক্স ম্যানুফ্যাকচারিং-এ অটোমেশন লাইন আপগ্রেড করার জন্য আদর্শ পছন্দ।
| ※ মৌলিক স্পেসিফিকেশন |
|
|
| স্পেসিফিকেশন |
লিড(মিমি) |
40 |
| সর্বোচ্চ গতি(মিমি/সে) |
2000 |
| সর্বোচ্চ গতি (কেজি) |
অনুভূমিক |
25 |
| উল্লম্ব |
- |
| রেটেড থ্রাস্ট (N) |
100 |
| স্ট্যান্ডার্ড স্ট্রোক(মিমি) |
20-3050mm/50 ব্যবধান |
| উপাদান |
এসি সার্ভো মোটর ক্ষমতা |
200 |
| বেল্ট প্রস্থ |
25 |
| উচ্চ দৃঢ়তা লিনিয়ার স্লাইডার |
W15×H12.5 |
| উৎপত্তি সেন্সর প্লাগ |
PM-T45(NPN) |
| (ইউনিট:মিমি) (ইউনিট:মিমি) |
|
অনুভূমিক
ইনস্টলেশন |
A |
B |
C |
|
পার্শ্ব
ইনস্টলেশন |
A |
B |
C |
| 10 কেজি |
1794 |
688 |
538 |
|
15 কেজি |
348 |
446 |
1170 |
| 20 কেজি |
858 |
324 |
253 |
|
18 কেজি |
285 |
365 |
961 |
| 25 কেজি |
670 |
251 |
197 |
|
25 কেজি |
197 |
251 |
670 |
| মোটর বাম দিকে ভাঁজ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| স্ট্রোক |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
| L |
408 |
458 |
508 |
558 |
608 |
658 |
708 |
758 |
808 |
858 |
908 |
958 |
1008 |
1058 |
1108 |
| A |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
| M |
0 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
| N |
4 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
10 |
10 |
10 |
10 |
12 |
12 |
| কেজি |
8.2 |
8.6 |
9 |
9.5 |
10 |
10.5 |
11 |
11.4 |
12 |
12.4 |
13 |
13.4 |
13.9 |
14.4 |
14.9 |
| স্ট্রোক |
800 |
850 |
900 |
950 |
1000 |
1050 |
1100 |
1150 |
1200 |
1250 |
1300 |
1350 |
1400 |
1450 |
1500 |
|
| L |
1158 |
1208 |
1258 |
1308 |
1358 |
1408 |
1458 |
1508 |
1558 |
1608 |
1658 |
1708 |
1758 |
1808 |
1858 |
|
| A |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
|
| M |
4 |
4 |
5 |
5 |
5 |
5 |
6 |
6 |
6 |
6 |
7 |
7 |
7 |
7 |
8 |
|
| N |
12 |
12 |
14 |
14 |
14 |
14 |
16 |
16 |
16 |
16 |
18 |
18 |
18 |
18 |
20 |
|
| কেজি |
15.4 |
15.9 |
16.4 |
16.9 |
17.3 |
17.9 |
18.5 |
19.1 |
19.7 |
20.3 |
20.9 |
21.5 |
22.1 |
22.7 |
23.3 |
|
| স্ট্রোক |
1600 |
1650 |
1700 |
1750 |
1800 |
1850 |
1900 |
1950 |
2000 |
2050 |
2100 |
2150 |
2200 |
2250 |
|
| L |
1958 |
2008 |
2058 |
2108 |
2158 |
2208 |
2258 |
2308 |
2358 |
2408 |
2458 |
2508 |
2558 |
2608 |
|
| A |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
|
| M |
8 |
8 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
|
| N |
20 |
20 |
22 |
22 |
22 |
22 |
24 |
24 |
24 |
24 |
26 |
26 |
26 |
26 |
|
| কেজি |
24.5 |
25.1 |
25.7 |
26.3 |
26.9 |
27.5 |
28.1 |
28.7 |
29.3 |
29.9 |
30.5 |
31.1 |
31.7 |
32.3 |
|
| স্ট্রোক |
2300 |
2350 |
2400 |
2450 |
2500 |
2550 |
2600 |
2650 |
2700 |
2750 |
2800 |
2850 |
2900 |
2950 |
3000 |
| L |
2658 |
2708 |
2758 |
2808 |
2858 |
2908 |
2958 |
3008 |
3058 |
3108 |
3158 |
3208 |
3258 |
3308 |
3358 |
| A |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
| M |
12 |
12 |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
| N |
28 |
28 |
28 |
28 |
30 |
30 |
30 |
30 |
32 |
32 |
32 |
32 |
34 |
34 |
34 |
| কেজি |
32.9 |
33.5 |
34.1 |
34.7 |
35.3 |
35.9 |
36.5 |
37.1 |
37.7 |
38.3 |
38.9 |
39.5 |
40.1 |
40.7 |
41.3 |
| মোটর বাম দিকে ভাঁজ (একক:মিমি) |
| স্ট্রোক |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
| L |
408 |
458 |
508 |
558 |
608 |
658 |
708 |
758 |
808 |
858 |
908 |
958 |
1008 |
1058 |
1108 |
1158 |
|
| A |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
|
| M |
0 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
|
| N |
4 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
|
| কেজি |
8.2 |
8.6 |
9 |
9.5 |
10 |
10.5 |
11 |
11.4 |
12 |
12.4 |
13 |
13.4 |
13.9 |
14.4 |
14.9 |
15.4 |
|
| স্ট্রোক |
850 |
900 |
950 |
1000 |
1050 |
1100 |
1150 |
1200 |
1250 |
1300 |
1350 |
1400 |
1450 |
1500 |
1550 |
| L |
1208 |
1258 |
1308 |
1358 |
1408 |
1458 |
1508 |
1558 |
1608 |
1658 |
1708 |
1758 |
1808 |
1858 |
1908 |
| A |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
| M |
4 |
5 |
5 |
5 |
5 |
6 |
6 |
6 |
6 |
7 |
7 |
7 |
7 |
8 |
8 |
| N |
12 |
14 |
14 |
14 |
14 |
16 |
16 |
16 |
16 |
18 |
18 |
18 |
18 |
20 |
20 |
| কেজি |
15.9 |
16.4 |
16.9 |
17.3 |
17.9 |
18.5 |
19.1 |
19.7 |
20.3 |
20.9 |
21.5 |
22.1 |
22.7 |
23.3 |
23.9 |
| স্ট্রোক |
1600 |
1650 |
1700 |
1750 |
1800 |
1850 |
1900 |
1950 |
2000 |
2050 |
2100 |
2150 |
2200 |
2250 |
2300 |
2350 |
| L |
1958 |
2008 |
2058 |
2108 |
2158 |
2208 |
2258 |
2308 |
2358 |
2408 |
2458 |
2508 |
2558 |
2608 |
2658 |
2708 |
| A |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
| M |
8 |
8 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
12 |
12 |
| N |
20 |
20 |
22 |
22 |
22 |
22 |
24 |
24 |
24 |
24 |
26 |
26 |
26 |
26 |
28 |
28 |
| কেজি |
24.5 |
25.1 |
25.7 |
26.3 |
26.9 |
27.5 |
28.1 |
28.7 |
29.3 |
29.9 |
30.5 |
31.1 |
31.7 |
32.3 |
32.9 |
33.5 |
| স্ট্রোক |
2400 |
2450 |
2500 |
2550 |
2600 |
2650 |
2700 |
2750 |
2800 |
2850 |
2900 |
2950 |
3000 |
3050 |
|
| L |
2758 |
2808 |
2858 |
2908 |
2958 |
3008 |
3058 |
3108 |
3158 |
3208 |
3258 |
3308 |
3358 |
3408 |
|
| A |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
50 |
100 |
150 |
200 |
|
| M |
12 |
12 |
13 |
13 |
13 |
13 |
14 |
14 |
14 |
14 |
15 |
15 |
15 |
15 |
|
| N |
28 |
28 |
30 |
30 |
30 |
30 |
32 |
32 |
32 |
32 |
34 |
34 |
34 |
34 |
|
| কেজি |
34.1 |
34.7 |
35.3 |
35.9 |
36.5 |
37.1 |
37.7 |
38.3 |
38.9 |
39.5 |
40.1 |
40.7 |
41.3 |
419 |
|
