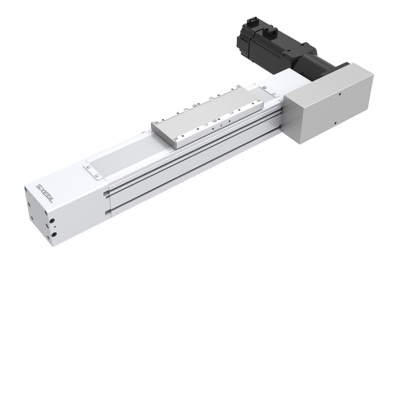

ریل کشویی تسمه تایمینگ استاندارد اروپایی سری MK: راه حلی دقیق برای رانندگی در سناریوهای صنعتی اروپایی

تمرکز بر سناریوهای صنعتی واقعی: انطباق چند دامنه از لجستیک تا تولید

• اتوماسیون لجستیک و انبارداری: در مراکز مرتب‌سازی هوشمند برای تجارت الکترونیک فرامرزی، ریل کشویی MK با حرکت 5000 میلی‌متری به عنوان هسته محور انتقال اصلی عمل می‌کند و چرخ‌های مرتب‌سازی را با سرعت 2 متر بر ثانیه هدایت می‌کند. بار افقی 200 کیلوگرمی آن به راحتی کارتن‌های پر از کالا را حمل می‌کند و دقت موقعیت‌یابی ±0.1 میلی‌متر تراز دقیق در ایستگاه‌های اسکن را تضمین می‌کند و راندمان را 30٪ نسبت به نوار نقاله‌های زنجیره‌ای سنتی بهبود می‌بخشد و آن را به انتخابی کارآمد برای انتقال مواد با حرکت طولانی تبدیل می‌کند.
• خطوط تولید مونتاژ خودرو: در ایستگاه‌های مونتاژ شاسی، ریل کشویی MK، با ظرفیت بار عمودی 50 کیلوگرم، با بازوهای رباتیک همکاری می‌کند تا یک سیستم جابجایی کنسولی را تشکیل دهد که مسئول بلند کردن عمودی و انتقال افقی اجزای موتور است. با تکیه بر طراحی رابط استاندارد اروپایی خود، می‌توان آن را به سرعت با ربات‌های KUKA موجود در کارگاه ادغام کرد و چرخه تبدیل خط تولید را به طور قابل توجهی کوتاه کرد.
• تولید تجهیزات الکترونیکی: در کارگاه‌های پیری پنل LCD، چندین ریل کشویی MK با حرکت 1000 میلی‌متری خطوط نقاله دایره‌ای را تشکیل می‌دهند. بار عمودی 50 کیلوگرمی پشتیبانی پایداری را برای حرکات با فرکانس بالا از جیگ‌های بالابر فراهم می‌کند، در حالی که دقت ±0.1 میلی‌متر اتصال قابل اعتماد بین پنل‌ها و رابط‌های آزمایش را تضمین می‌کند و کاملاً الزامات پایداری را برای عملکرد مداوم 24 ساعته برآورده می‌کند.

سه مزیت اصلی: فناوری توانمندسازی قابلیت اطمینان درجه صنعتی

• تضمین موقعیت‌یابی با دقت بالا: با تجهیز تسمه‌های تایمینگ PM با کشش بالا و پولی‌های ماشین‌کاری شده دقیق، همراه با فناوری کنترل حلقه بسته سروو موتور، به طور پایدار به دقت موقعیت‌یابی تکراری ±0.1 میلی‌متر در سراسر حرکت دست می‌یابد و دقیقاً نیازهای سناریوهای موقعیت‌یابی متوسط مانند برچسب‌گذاری خودکار و انتقال قطعه کار را برآورده می‌کند.
• عملکرد معیار در بار افقی: با اتخاذ یک طرح موازی ریل راهنمای دوگانه و لغزنده‌های آلیاژ آلومینیوم ضخیم شده، بار دینامیکی افقی می‌تواند به 200 کیلوگرم برسد و قادر به حمل مستقیم اجزای سنگین مانند گیربکس خودرو و بازوهای ربات صنعتی است که 40٪ بهبود در ظرفیت بار در مقایسه با ریل‌های کشویی تک ریلی سنتی دارد.
• کاربردهای عمودی پایدار و قابل اعتماد: با داشتن یک ساختار ترمز ضد سقوط داخلی و ترکیب با فناوری پیش بارگذاری ریل راهنما، به طور موثر لرزش را در هنگام بلند کردن عمودی سرکوب می‌کند. این دستگاه عملکرد پایداری را تحت حداکثر بار عمودی 50 کیلوگرم حفظ می‌کند و آن را برای سناریوهای عملیات عمودی مانند ماشین‌های بارگیری و تخلیه خودکار و استکر انبار استریوسکوپی مناسب می‌کند.
•

• ※ مشخصات پایه MK85
  مشخصات	سرعت موتور (دور در دقیقه)			5:1	7:1	10:1
  	حداکثر سرعت (میلی‌متر بر ثانیه)*1			2000	1428	1000
  	حداکثر بار (کیلوگرم)		افقی	40	60	100
  			عمودی*2	14	21	24
  	دقت موقعیت‌یابی تکرارپذیر (میلی‌متر)			±0.1
  	رانش نامی (N)			340
  	حرکت استاندارد (میلی‌متر)*3			100-6000mm/100 فاصله
  اجزاء	ظرفیت سروو موتور AC (W)			750
  	عرض تسمه (میلی‌متر)			46
  	ریل کشویی خطی با استحکام بالا (میلی‌متر)			W20XH15
  	سنسور مبدأ	دوشاخه		PM-T45(NPN)

• نوع	سرعت موتور (دور در دقیقه)	حداکثر سرعت (میلی‌متر بر ثانیه)*1	حداکثر بار (کیلوگرم)		دقت موقعیت‌یابی تکرارپذیر (میلی‌متر)	رانش نامی (N)	حرکت استاندارد (میلی‌متر)*3	ظرفیت سروو موتور AC (W)	عرض تسمه (میلی‌متر)	ریل کشویی خطی با استحکام بالا (میلی‌متر)	سنسور مبدأ
  											دوشاخه
  			افقی	عمودی*2
  MK65	3:1	1833	30	9	±0.1	220	100-6000mm/100mm فاصله	400	32	W15XH12.5	PM-T45(NPN)
  	5:1	1100	45	15
  	7:1	785	55	16
  	10:1	550	60	17
  MK85	5:1	2000	40	14	±0.1	340	100-6000mm/100 فاصله	750	46	W20XH15	PM-T45(NPN)
  	7:1	1428	60	21
  	10:1	1000	100	24
  MK110	10:1	1250	100	23	±0.1	765	100-6000mm/100 فاصله	750	50	W23XH18	PM-T45(NPN)
  	15:1	833	150	36
  	20:1	625	200	50
